Ersteinrichtung und die ersten Schritte mit den Routern RUT950 und RUT955


Die Bedienungsanleitung für die Installation der Router, die auf der neusten Firmware Version 7.03.1 sind können Sie hier herunterladen:

Rut950 und 955 mit Firmware 7

Installation Teltonika Router Rut950 und RUT955 mit Firmware 6.08.05:

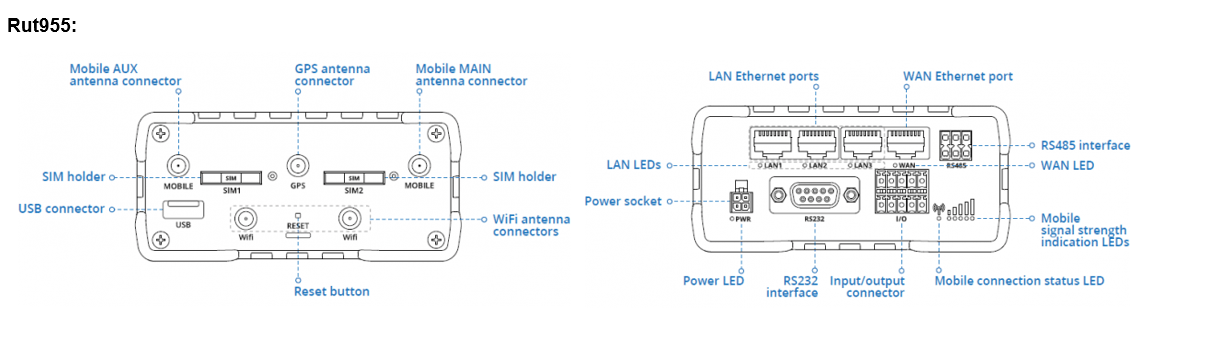

Beide Router unterscheiden sich in den hier besprochenen Themen nur wenig. Für die Zusatzfunktionen im Rut955 verweisen wir auf die

Wissensdatenbank des Herstellers unter https://wiki.teltonika-networks.com/view/RUT955

1. Ziehen Sie die SIM-Nadel (SIM-Needle) aus der Frontplatte des Routers heraus.

2. Drücken Sie die SIM-1-Halterungstaste mit der SIM-Nadel.

3. Ziehen Sie den SIM-Halter heraus.

4. Setzen Sie Ihre SIM-Karte in den SIM-Halter ein. Halten Sie die PIN der SIM-Karte für später bereit.

5. Schieben Sie den SIM-Halter wieder in den Router.

6. Bringen Sie die LTE- und WiFi-Antennen an (maximales Drehmoment 0,4 Nm 3,5 in-lbs). Die Bluetooth- und GPS Antenne können später angeschlossen werden.

7. Schließen Sie das Netzteil an die Buchse an der Vorderseite des Geräts an oder verwenden Sie das 12 Volt Kabel.

8. Verbinden Sie einen Laptop und den Router (LAN1) mit dem beiliegenden Netzwerkkabel



Hinweis: Bitte beachten Sie die Sicherheitshinweise in der beiliegenden Kurzanleitung.

Inbetriebnahme Teltonika Router RUT95x



Der Weg durch den Einrichtungsassistenten:

Auf der Geräteunterseite des Routers finden Sie die Seriennummer, die Mac-Adresse, die IMEI, den WLAN-Namen und den WLAN-Schlüssel (Passwort). Für die Inbetriebnahme benötigen Sie mindestens die zwei letztgenannten Informationen. Zusätzlich benötigen Sie die PIN der SIM-Karte. Sie benötigen nur eine SIM-Karte. Der zweite SIM-Karteneinschub kann z.B. für eine ausländische Karte verwendet werden.

Verbinden Sie den Router mit einem Laptop über das Netzwerkkabel. Das Netzwerkkabel stecken Sie im Router in die Buchse mit der Aufschrift „LAN1“ und am Laptop an den entsprechenden Anschluss. (Ohne Laptop ist die Inbetriebnahme nicht möglich!)

Schalten Sie beide Geräte ein und geben Sie in ihrem Internet-Browser des Laptops die IP-Adresse „192.168.1.1“ im Eingabefeld ein:

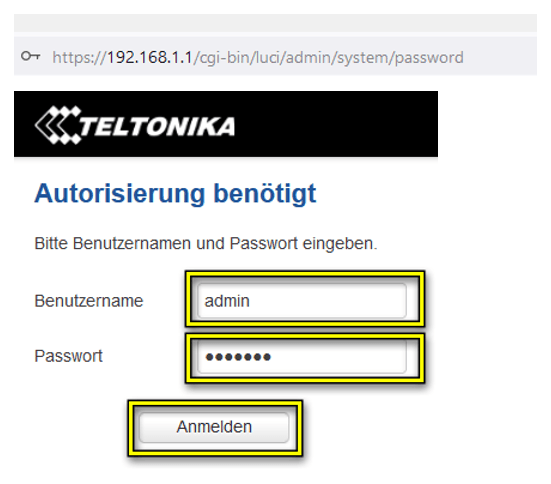

Der Username (Benutzername) ist „admin“. Das werkseitig eingestellte Passwort ist:“admin01“. Jetzt „LOG IN“ anklicken.

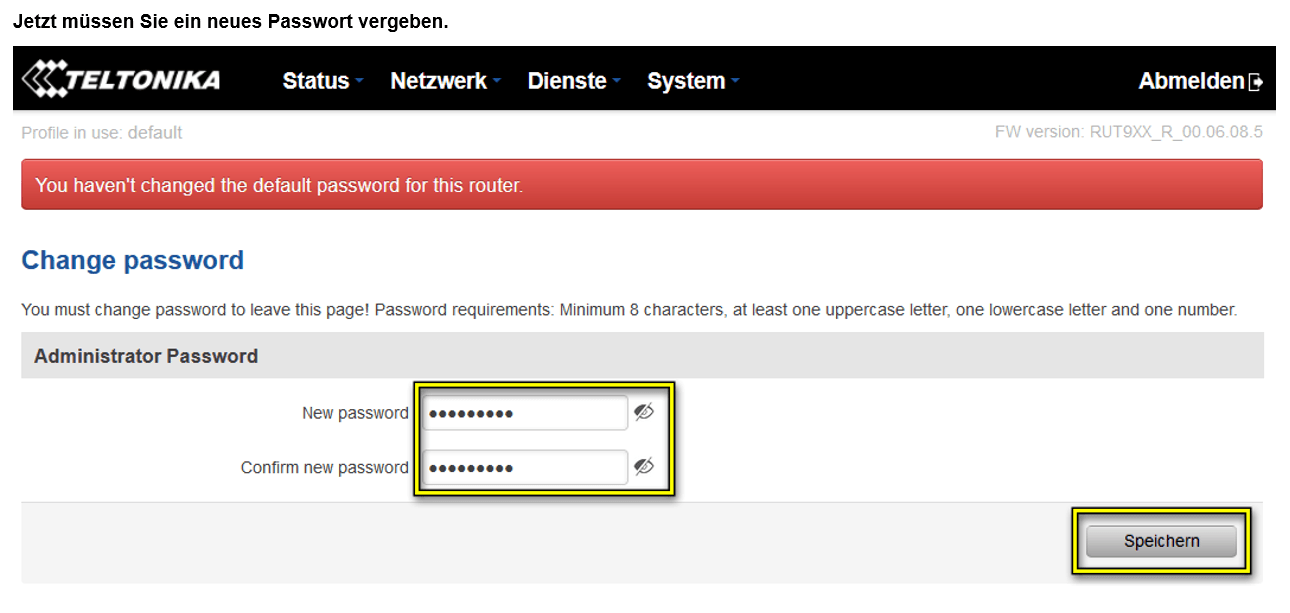

Jetzt müssen Sie ein neues Passwort vergeben.

Es kann 8-32 Zeichen lang sein und muss Klein/Großbuchstaben und mindestens eine Zahl enthalten. Sie müssen es 2x eingeben.

Danach drücken Sie „SPEICHERN“


Jetzt werden Sie Schritt für Schritt durch den SETUP WIZARD (Einrichtungsassistenten) geführt:

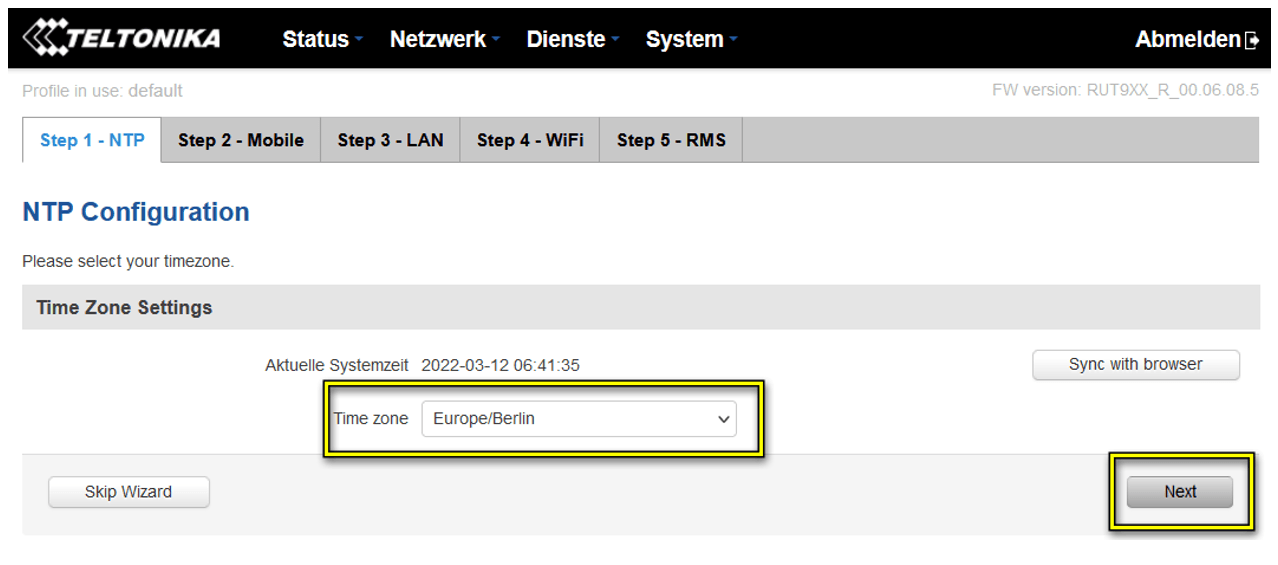

Wählen Sie die richtige Zeitzone aus oder drücken Sie „SYNC WITH BROWSER“ um die Zeitzone festzulegen. Danach drücken Sie „NEXT“.

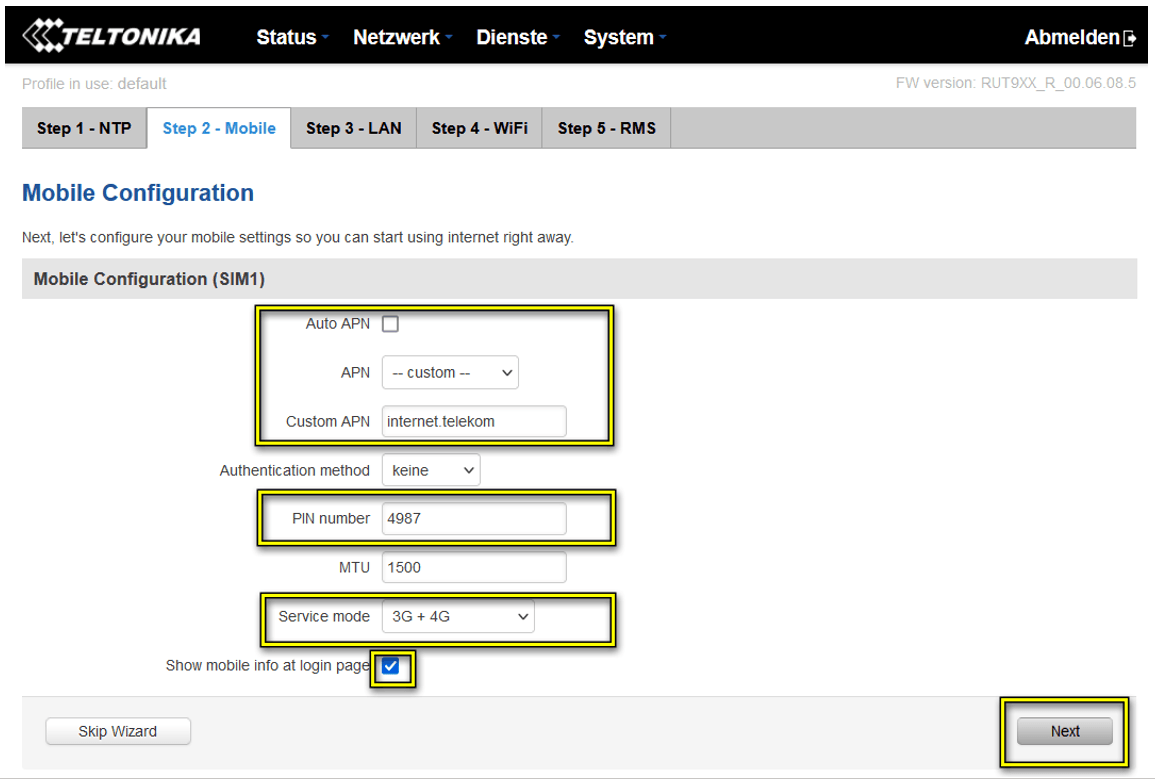

Sie können den Haken bei AUTO APN setzen oder wenn die APN ihrer Karte bekannt ist, dann diese APN manuell eingeben. Bei Telekomkarten ist sie z.B. „internet.Telekom“. Googlen Sie im Zweifel nach der richtigen APN ihres Kartenanbieters.

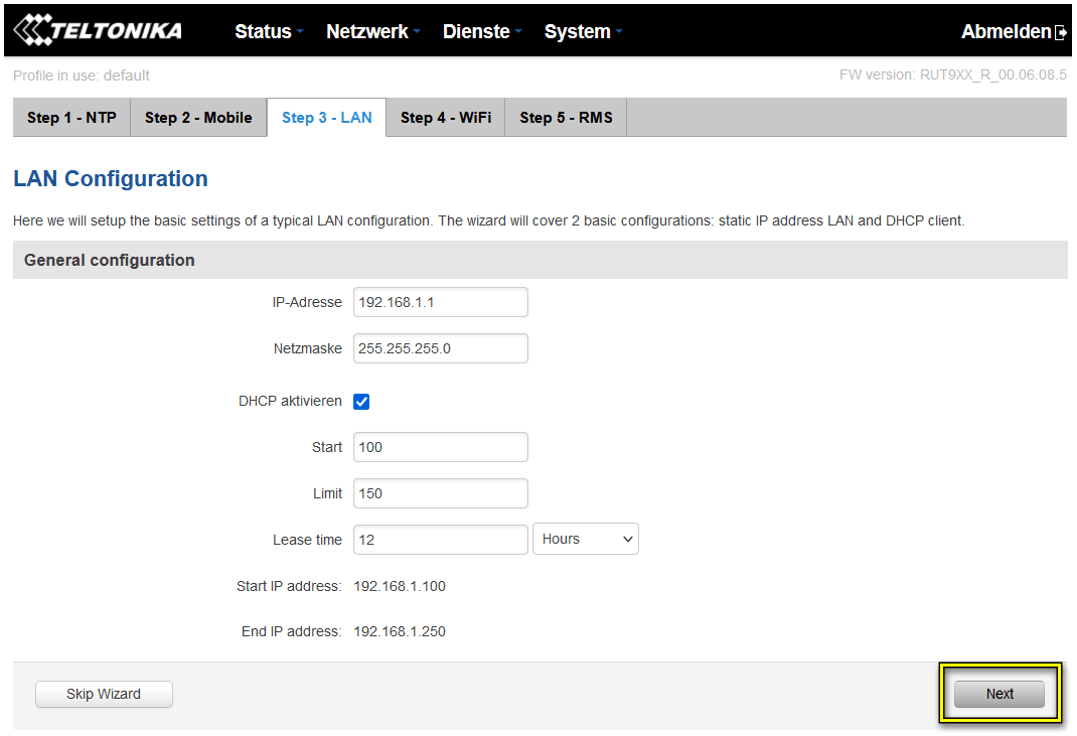

Diese Seite können Sie mit NEXT überspringen.

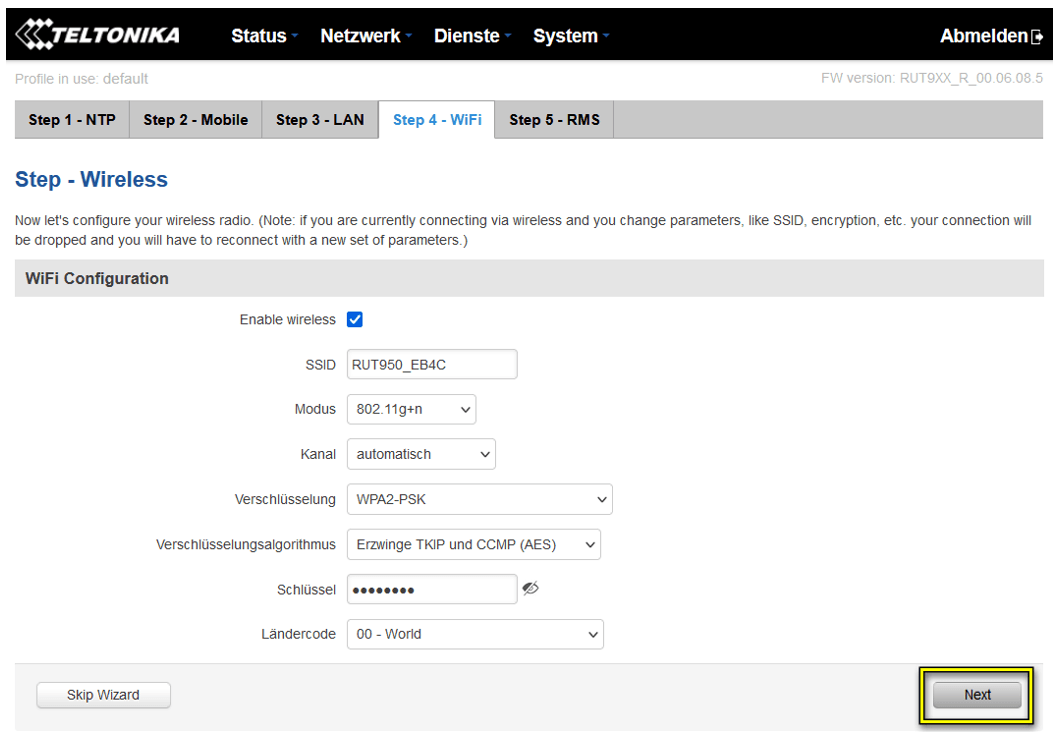

Diese Seite können Sie mit NEXT überspringen.

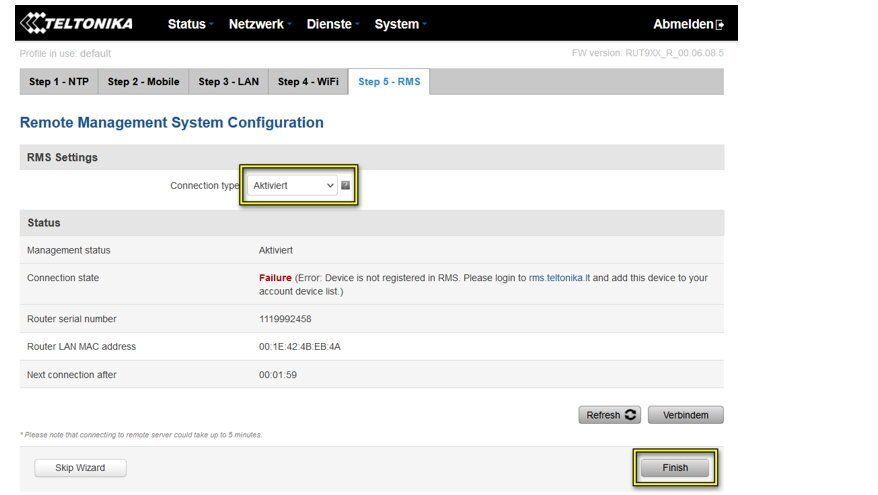

Hier sollten Sie den Haken setzen, um später sich mit dem REMOTE System von Teltonika verbinden zu können. Sie können es hier bereits eingeschaltet lassen „ENABLED“.

Hinweis: Um es nutzen zu können müssen Sie sich auf der Seite https://rms.teltonika-networks.com/account/ registrieren, Monatslizenzen erwerben (Kosten für 12 Monate ca. 30 Euro) und können dann von jedem Ort der Welt sich auf ihren Router, wenn er denn eingeschaltet ist, einwählen.

Gehen Sie weiter mit „FINISH“. Sie werden dann auf die Übersichtsseite weitergeleitet.

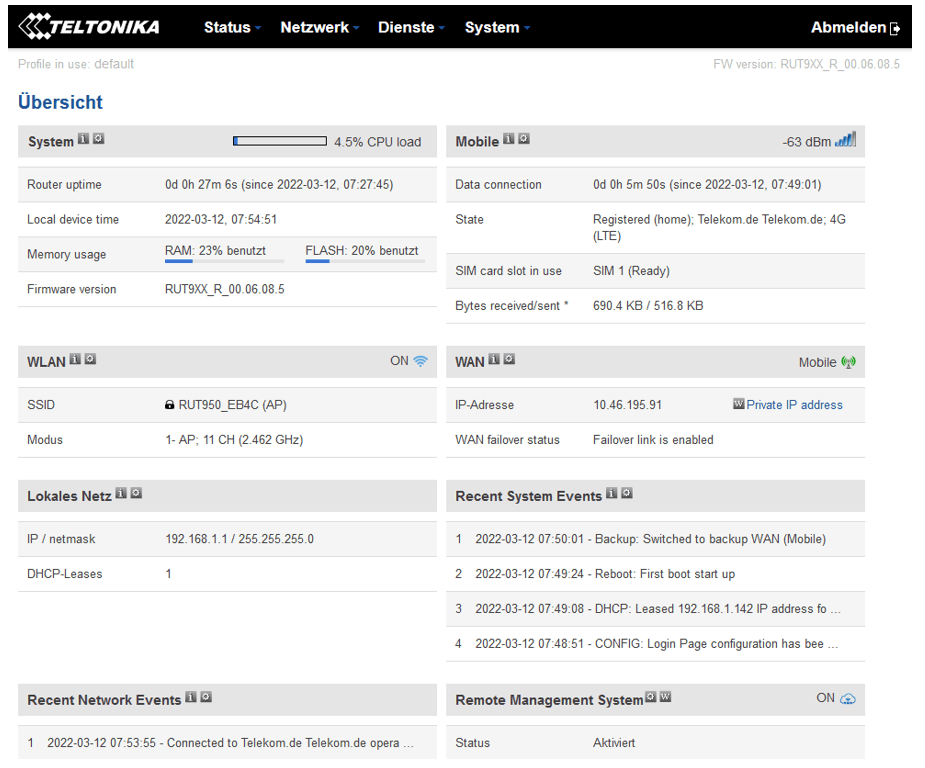

Nun kommen Sie auf die Übersichtsseite. Im zweiten Feld „MOBILE“ sehen Sie den Empfangswert von „-63dBm“. Die Werte sind mit den Werten eines Bankkontos zu vergleichen. „-50dBm“ ist besser als „-90dBm“. Werte von „-80dBm“ bis „-100dBm“ sind eher schlecht und nicht ausreichend. In der Zeile darunter sehen Sie, dass die Verbindungszeit läuft und SIM-Karte 1 betriebsbereit ist, also der Router verbunden ist.

Firmware Update: SYSTEM – FIRMWARE

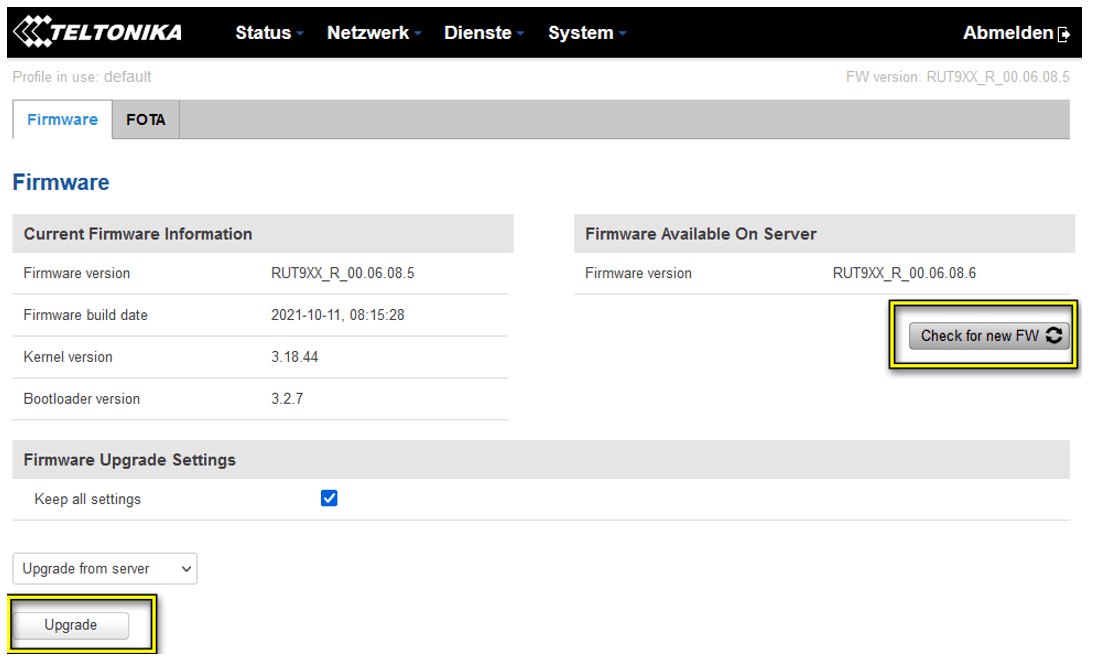

Unter diesem Punkt können Sie prüfen, ob ein Update vorhanden ist. Oben rechts finden Sie ihre aktuelle Version.

Lassen Sie den Schalter „Keep settings“ auf „ON“, damit ihre Einstellungen beim Update nicht gelöscht werden. Sie können unter dem Punkt „Update from“ wählen, ob Sie ein Update von einer Datei (auf einem Stick) oder direkt vom „Server“ (Teltonika Server) durchführen wollen. Ein Update dauert nur wenige Minuten.

Hinweis: In dieser Zeit auf keinen Fall den Router von der Stromversorgung trennen.

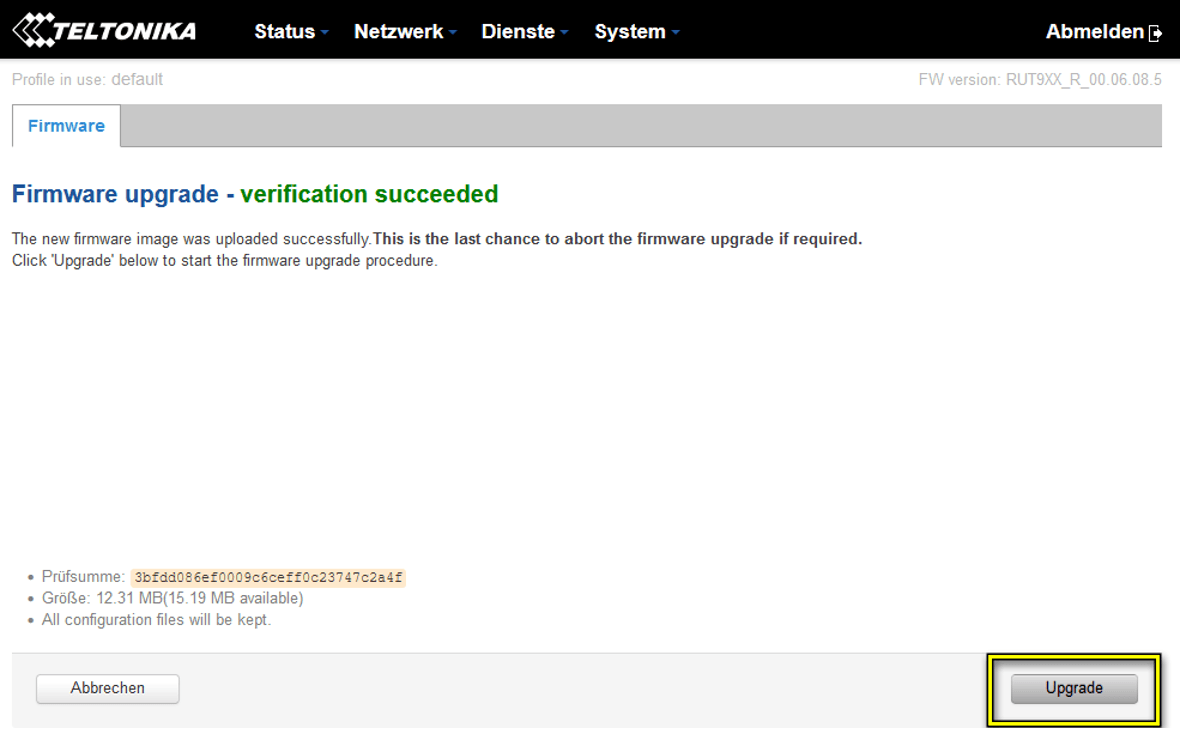

Wählen Sie nun UPGRADE, wenn Sie ein Update durchführen möchten.

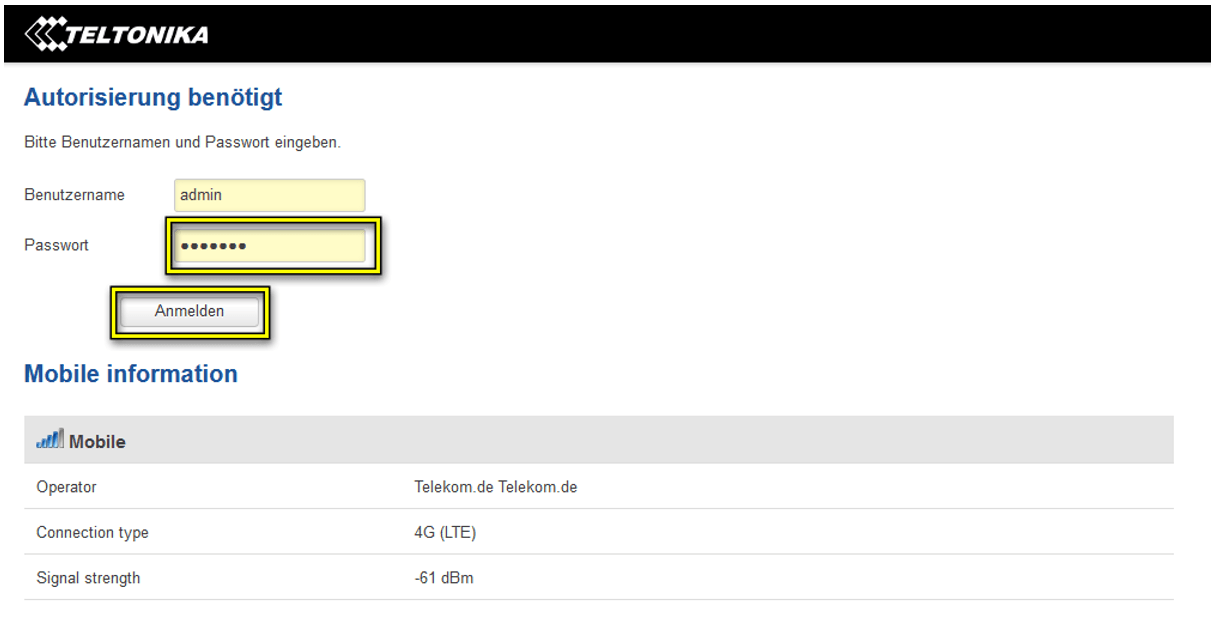

Nach dem Update müssen Sie sich wieder anmelden mit ihrem Passwort:

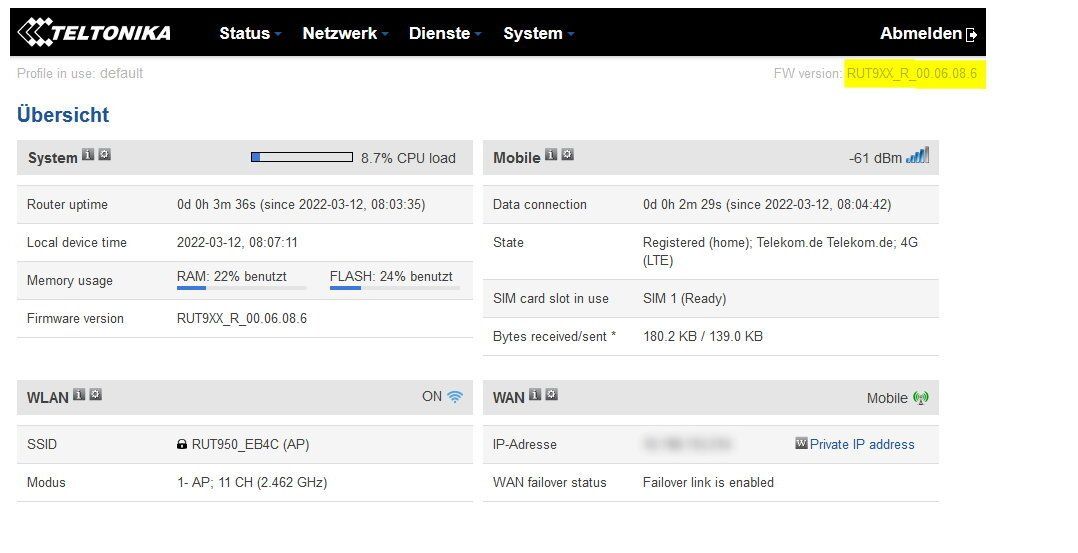

Klicken Sie auf TELTONIKA und Sie gelangen zur Übersicht. Oben rechts sehen Sie ihre neue Firmwareversion:

Die Erst-Einrichtung ist jetzt abgeschlossen. Sie können sich jetzt per WLAN mit einem oder mehreren Smartphones und/oder z.B. einem Laptop mit dem Router verbinden und im Internet surfen.

Anhang:



  1. Zweite Sim-Karte einsetzen: NETZWERK – MOBILE
  2. Neustart / Reset: SYSTEM – NEU STARTEN
  3. WLAN fischen: NETZWERK WAN
  4. Wenn die Hauptkarte in Ihrem Smartphone nicht mehr erreichbar ist:
  5. Teltonika Wiki Wissensdatenbank

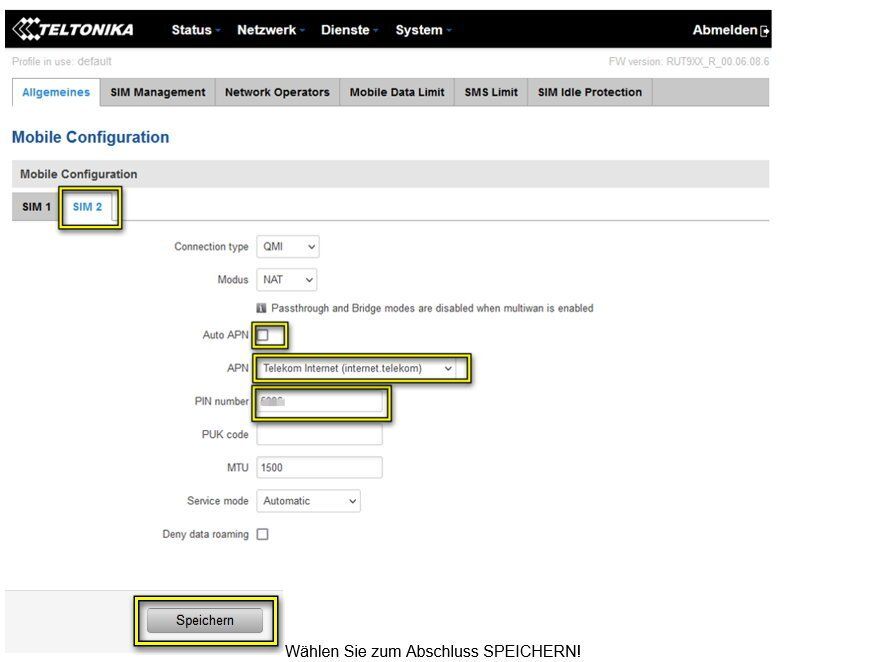

1. Zweite Sim-Karte einsetzen: NETZWERK – MOBILE

(in diesem Fall ist auch die zweite Karte eine Telekomkarte)

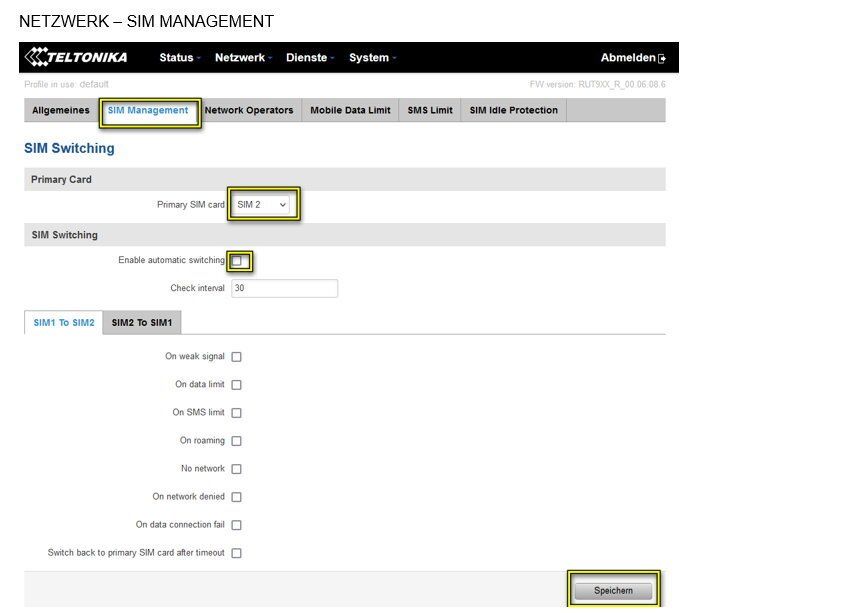

NETZWERK – SIM MANAGEMENT

Hier stellen Sie ein, welche Karte in welchem Slot die Hauptkarte sein soll und im zweiten Feld, ob ein automatisches Umschalten zwischen den Karten erlaubt sein soll. Sie können auch definieren unter welchen Umständen ein Wechsel der SIM-Karten automatisch durchgeführt werden soll.

Hinweis: Sie müssen bei beiden Reitern beides mal „Enable automatic switching“ auf „ON“ stellen, wenn zwischen den Karten automatisch hin- und her gewechselt werden soll. Sonst geht vielleicht der Wechsel nur in eine Richtung, aber nicht wieder zurück.

Übersicht abrufen: Klick auf TELTONIKA oder STATUS ÜBERSICHT

In der Übersicht sehen Sie nun, dass Sie SIM-Karte 2 zur Hauptkarte bestimmt haben und sie aktiv ist. „SIM 2 (Ready)“

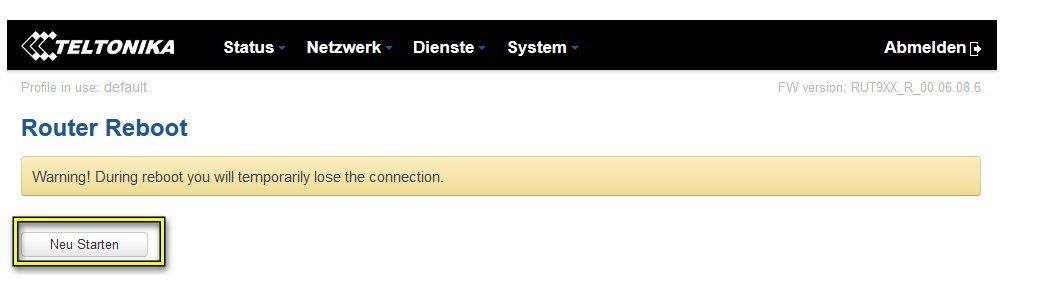

2. Neustart / Reset: SYSTEM – NEU STARTEN

3. WLAN fischen: NETZWERK WAN



Hinweis: Bitte führen Sie diese Einstellung nur per Netzwerkkabel durch. Sonst ist ihr Router bei Fehleinstellungen nicht mehr erreichbar.

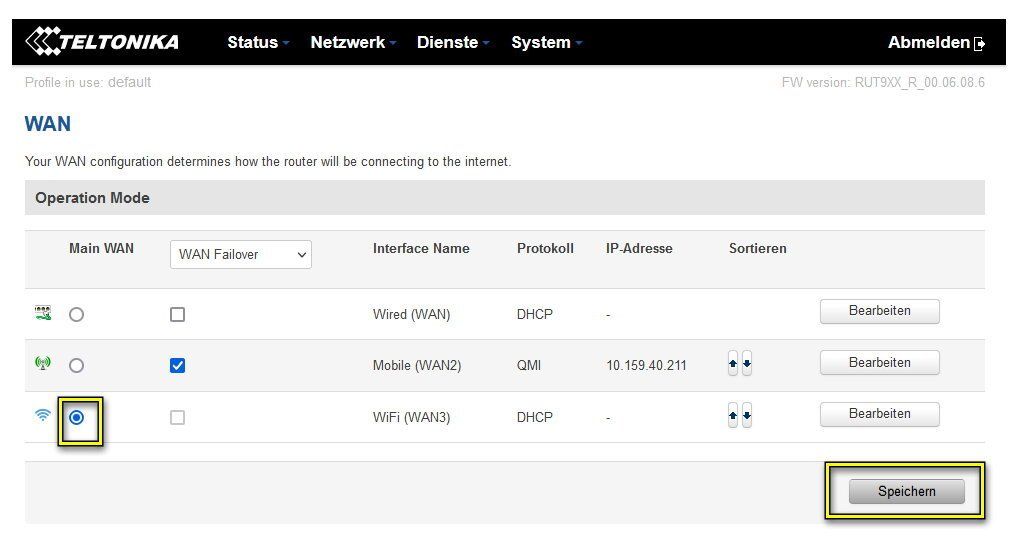

Wählen Sie hier in der 3. Zeile WLAN (WiFi WAN3) aus und SPEICHERN.

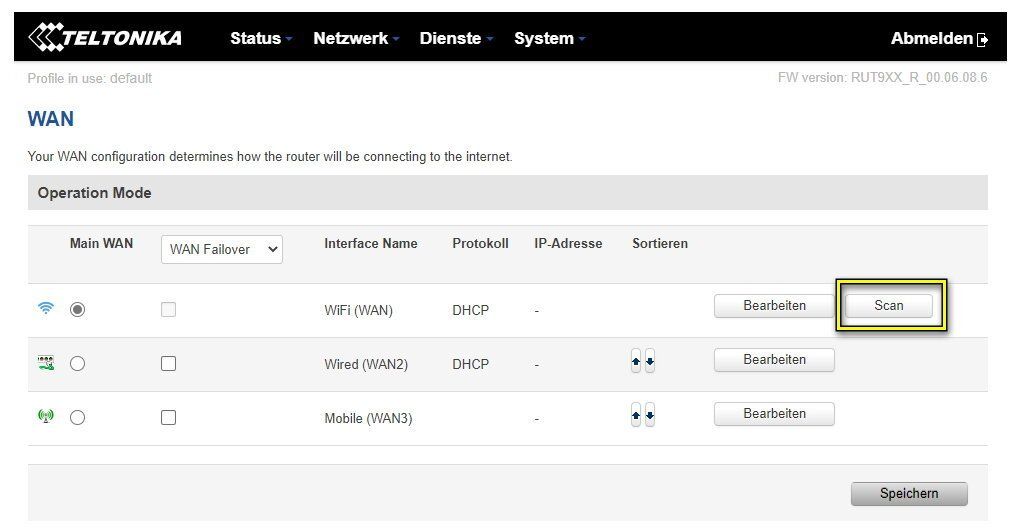

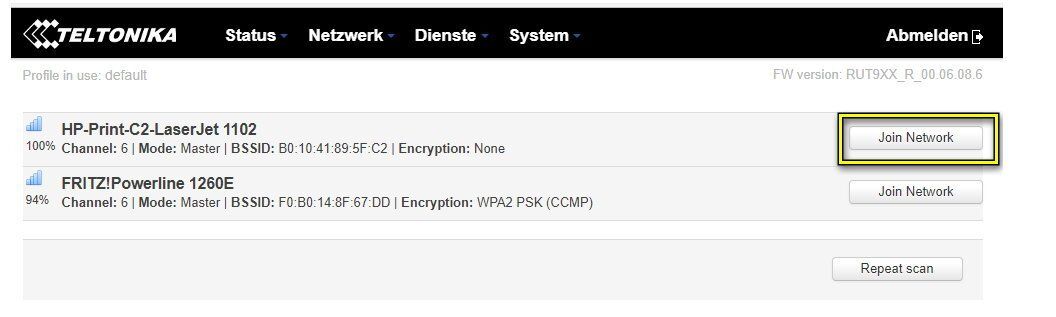

Wählen Sie SCAN aus um die verfügbaren Netze anzeigen zu lassen.

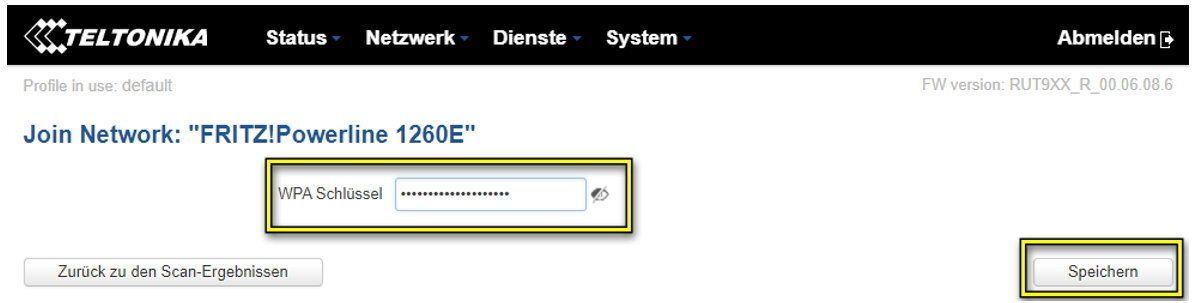

In diesem Fall verbinden wir uns mit dem FRITZ!POWERLINE Netz, geben das Passwort dieses Netzes ein und drücken SPEICHERN.



NETZWERK WLAN

Die Konfiguration unter NETZWERK WLAN sieht jetzt so aus:

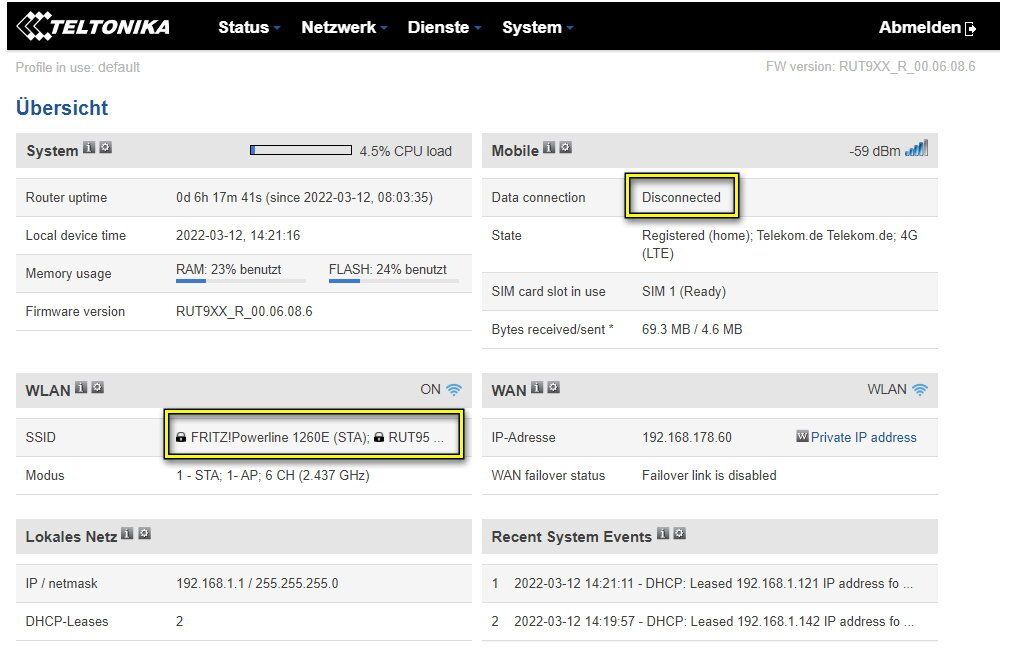

In der Übersicht sehen Sie jetzt, dass die SIM-Karten nicht mit dem Internet verbunden sind und der Router über das FRITZ-Netz verbunden ist.

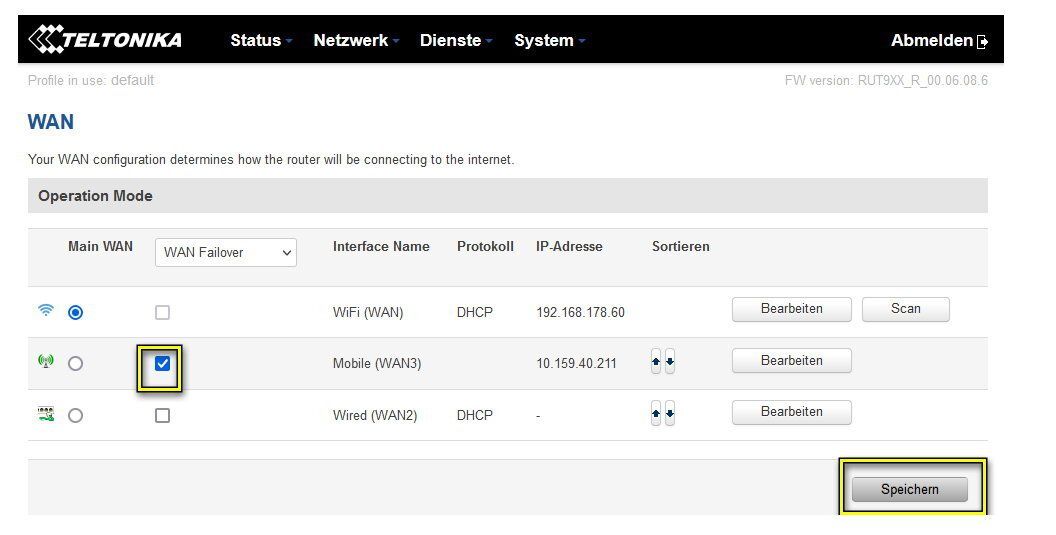

NETZWERK - WAN

Jetzt können Sie noch zur Ausfallsicherheit den Haken bei den SIM Karten setzen. Fällt das WLAN aus, dann wechselt der Router automatisch auf die Haupt-SIM-Karte. Beenden Sie mit SPEICHERN.

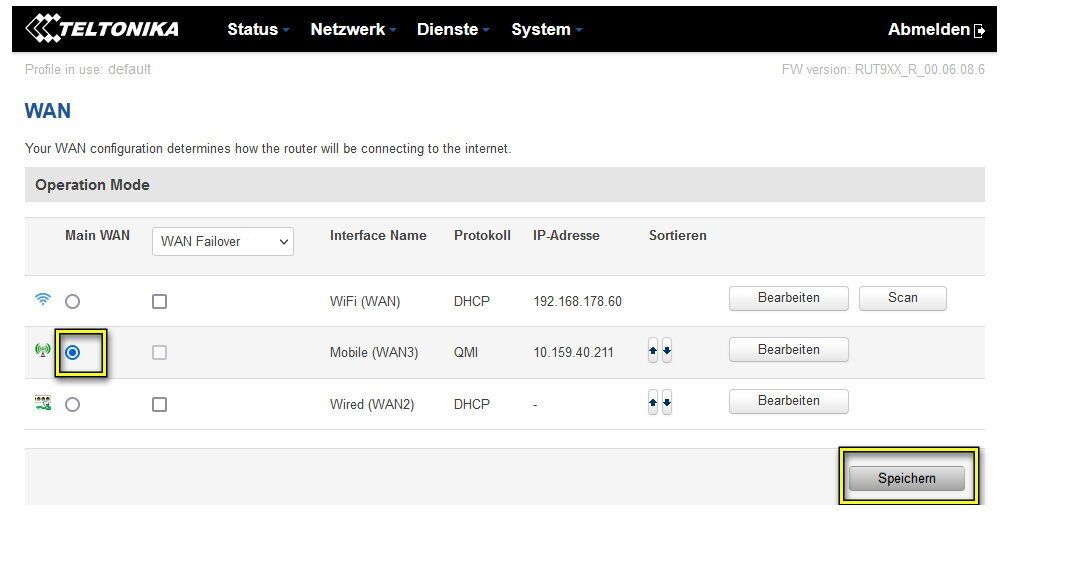

Wenn Sie wieder manuell auf die SIM Karten wechseln möchten, dann klicken Sie auf die die Zeile mit dem „Mobile“ Eintrag und drücken Sie anschließend auf „Speichern“.

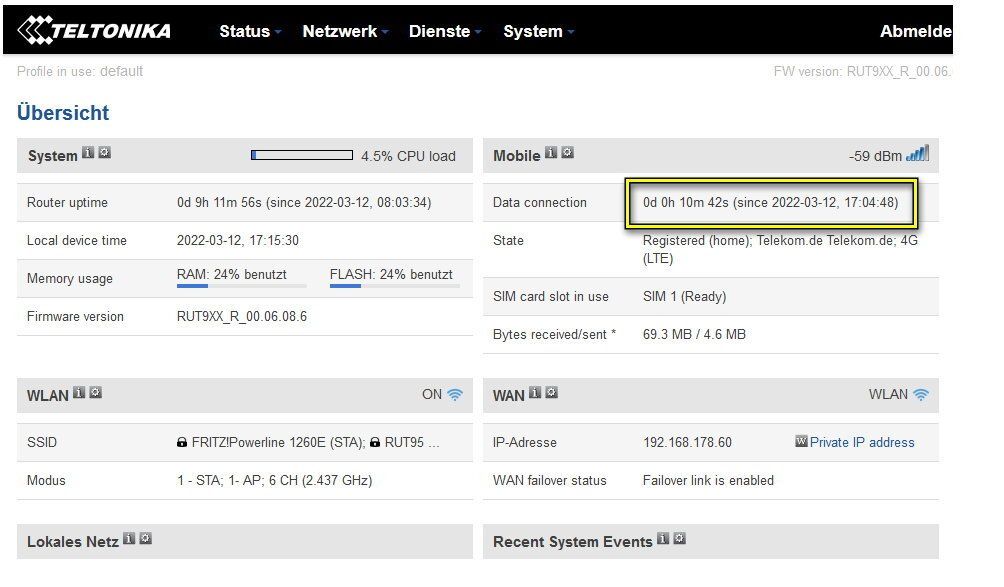

In der Übersicht sehen Sie dann unter Mobile, dass die Verbindungszeit unter „Data connection“ läuft. Sie wird alle 5 Sekunden aktualisiert.

4. Wenn die Hauptkarte in Ihrem Smartphone nicht mehr erreichbar ist

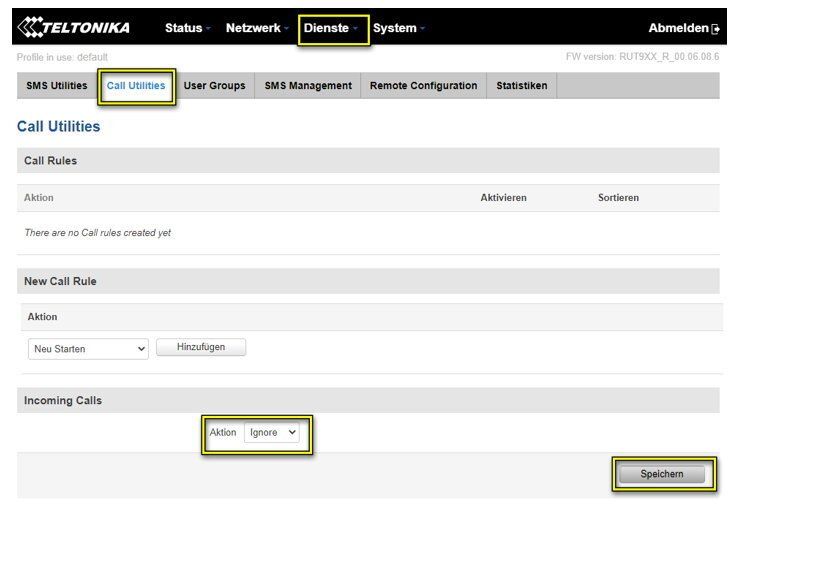

Wenn Sie eine Partnerkarte verwenden, dann ist unter bestimmten Voraussetzungen ihr Smartphone nicht mehr erreichbar, wenn der Router online ist. Um dies zu unterbinden, müssen Sie hier Text „Ignore“ eintragen und speichern.

TELTONIKA - DIENSTE - SMS UTILITIES - CALL UTILITIES

5. Teltonika Wiki Wissensdatenbank

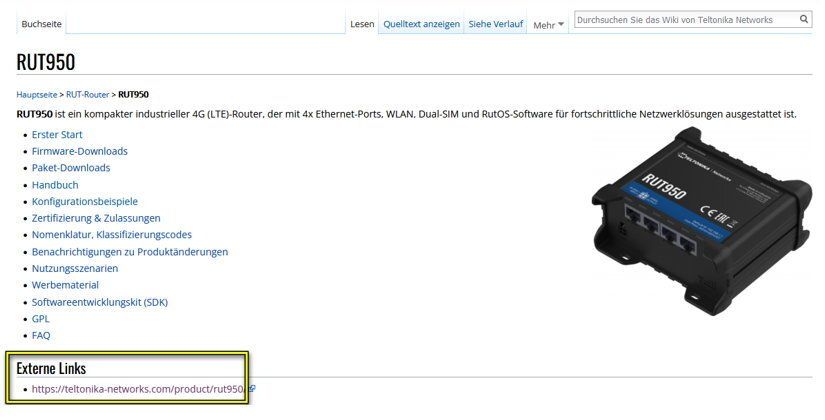

Antwort auf viele weitere Fragen finden Sie in der Wissensdatenbank vom Hersteller. Oben rechts können Sie ihre Sprache einstellen.
