66030 - Das Allroundinterface mit 5 Ausgängen
Das Interface beinhaltet für über 300 Fahrzeuge die fahrzeugspezifischen Datenprotokolle. Neben den Lenkradtasten stellt es Signale für Zündung, Licht, Rückwärtsgang, Geschwindigkeit und Handbremse zur Verfügung. Weitere Informationen über die Aktivierung von Soundsystemen oder PDC (Park-Distance-Control) Warntönen entnehmen Sie bitte der Kompatibilitätsliste.
Alle Einstellungen können über die Resettaste oder mit den Programmiertool 66003 bequem am PC durchgeführt werden.
Für die meisten Fahrzeuge sind Plug & Play Kabelsätze verfügbar. Diese Kabelsätze fangen mit der Art. Nr. 661xx an.
Für die meisten Fahrzeuge sind Plug & Play Kabelsätze verfügbar. Diese Kabelsätze fangen mit der Art. Nr. 661xx an.
Belegungspläne der radiospezifischen Adapter für
66030:
Für die gängigen Radiomarken gibt es fertige Anschlusskabel mit dem 4 poligen Stecker zum Interface. Falls Sie einmal ein Kabel selbst anfertigen müssen, hier die wichtigsten Pläne. Die Skizzen zeigen den Adapter von der Kabelseite. Die Kabelausgänge sind dann jeweils nach hinten sich vorzustellen.
66401 Alpine:
Achtung: 13,8 kOhm Widerstand notwendig!

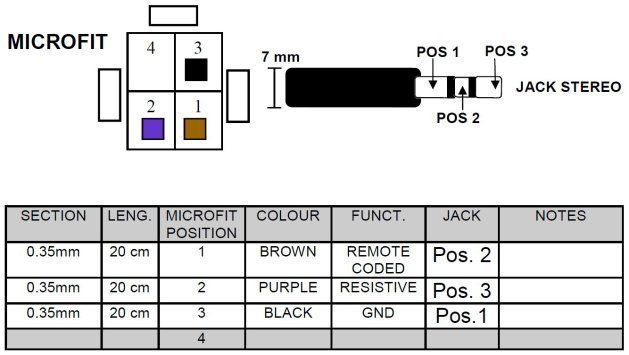

66403 Clarion (immer Klinkenanschluss notwendig!)

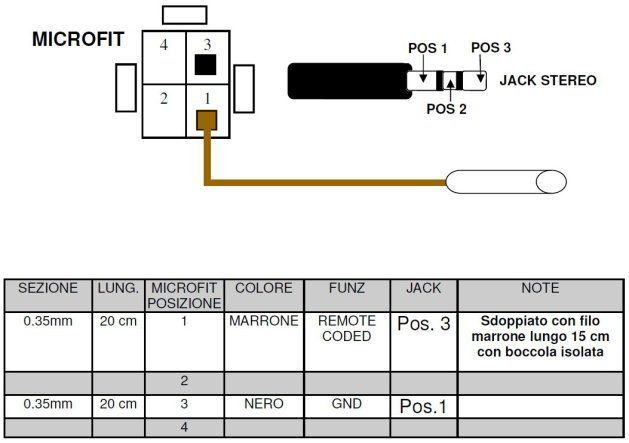

66403 JVC & Kenwood (aktuelle Geräte benötigen
nur loses Kabel auf Pin1)
JVC: ältere Geräte (bis ca. 2015/2016) haben Klinkenanschluss, aktuelle Geräte haben eine blau/gelbe Leitung.
KENWOOD: ältere Geräte haben S-Video Anschluss, aktuelle Geräte haben eine blau/gelbe lose Leitung.
Diese blau/gelbe Leitung mit Pin 1 des Microfitstecker verbinden.

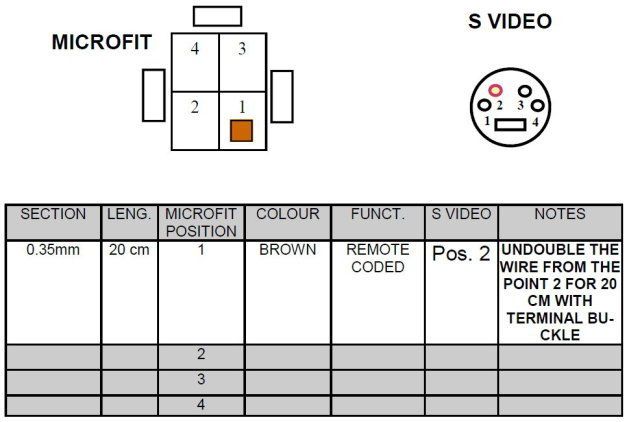

66404 Kenwood (für aktuelle und ältere Geräte mit S-
Video Stecker)
Für alte Kenwoodgeräte mit S-Video Stecker oder neue Geräte mit loser blauer Leitung. Neue Kenwoodgeräte mit einer blauen losen Leitung benötigen nicht den S-Video Stecker. Hier reicht es die blaue Leitung von Kenwood mit Pin1 am Microfit zu verbinden.
66405 Pioneer, Blaupunkt 2-DIN Geräte, Sony,
Audiovox, Mac Audio u.v.a.
(Für den Umbau auf aktuelle JVC / Kenwood muss nur auf Pin1 ein loses Kabel angelötet werden!)

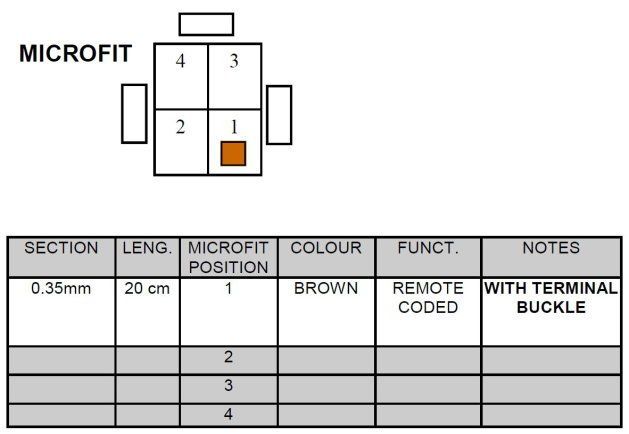

66406 für aktuelle Kenwood, JVC und Zenec Geräte
mit einer losen Leitung, meist blau/gelb!
