Nach und nach werden wir hier häufig angefragte Modelle auflisten, damit sie schneller die richtigen Kabel aussuchen können. Alle Angaben ohne Gewähr! Für Hinweise über Änderungen sind wir dankbar!

Alle Kabelangaben beziehen sich auf die Aktivantennen der Firma Bad Blankenburg, die meist Fakra Stecker direkt an der Antenne haben, wie z.B: ATBB_2118_01, 2118_04, 3761_01, 3766_01; 3775_01, 3775_02, 3785_01; 3792_01; 3793_01; 4736_01

UKW: ISO Buchse (Keine Phantomspeisung, Adapter von Doppelfakra auf ISO Buchse liegt beim Radio bei)

DAB+: SMB Stecker (Phantomspeisung wählbar!)

GPS: GT5 Stecker

Stand 18.6.20 - Alle Angaben ohne Gewähr!

Alpine ist eine Marke der Firma Alpine Electronics (Europe) GmbH!



UKW: 9481 Fakra Buchse – Fakra Buchse in LowLoss Qualität 5m (9491, falls 7,5m notwendig sind) mit Phantomspeiseadapter 8551 Fakra Stecker - Fakra Buchse, Adapter 8508 Fakra Stecker auf ISO Stecker.



DAB+: 9482 Fakra Buchse – SMB Buchse in LowLoss Qualität 5m (9492, falls 7,5m notwendig sind)

GPS: 8481 Fakra Buchse – Fakra Buchse in normaler RG174 Qualität 5m (9491, falls 7,5m notwendig sind) und Adapter 8610 Fakra Stecker - GT5 - Buchse

Für Router Huawei E5785 :

LTE: 8477 Fakra Verlängerung, 3m (2 Stück) und Adapter 8527 Fakra Buchse auf SMA Stecker (2 Stück) und Adapter 8671 von SMA Buchse auf TS-9 (1 Set).

Die Wlan Anschlüsse der Antenne können bei diesem Router nicht verwendet werden!

Das Radio verfügt über folgende Anschlüsse:

UKW: Fakra Stecker

DAB+: SMA Buchse
GPS: SMA Buchse

AL-CAR, Fiat Ducato EasiNav 4.5

Das Radio verfügt über folgende Anschlüsse:

UKW: DIN Buchse (am Gerät selbst ist eine graue Buchse und es liegt ein Adapter auf DIN Buchse bei)

DAB+: SMA Buchse
GPS: SMA Buchse



UKW: 9481 Fakra Buchse – Fakra Buchse in LowLoss Qualität 5m (9491, falls 7,5m notwendig sind) mit Phantomspeiseadapter 8551 Fakra Stecker - Fakra Buchse und mit Adapter 8508 Fakra Stecker auf ISO Stecker.

DAB+: 9481 Fakra Buchse – Fakra Buchse in LowLoss Qualität 5m (9491, falls 7,5m notwendig sind) mit Adapter 8528 Fakra Stecker auf SMA Stecker.

GPS: 8481 Fakra Buchse – Fakra Buchse in normaler RG174 Qualität 5m (9491, falls 7,5m notwendig sind)

Für Router Huawei E5785 :

LTE: 8477 Fakra Verlängerung, 3m (2 Stück) und Adapter 8527 Fakra Buchse auf SMA Stecker (2 Stück) und Adapter 8671 von SMA Buchse auf TS-9 (1 Set).

Die Wlan Anschlüsse der Antenne können bei diesem Router nicht verwendet werden!

Carthago mit bereits DAB+ und UKW Antenne

Wenn bei diesen Fahrzeugen bereits 2 Kabel vorhanden sind, und Sie eine neue Antenne für UKW und DAB+ Dachhaube und innenliegender Metallplatte installieren möchten, dann können Sie die vorhandenen Kabel weiter benutzen und benötigen folgende Artikel zusätzlich:

ATTB_2118_01, Antenne für UKW und DAB+
ATTB_4615_01, optionaler längerer Antennenstab für besseren Empfang

ATTB_4361_01, Dachhaube mit innenliegender Metallplatte (Groundplane)

ATTB_2348_02, Adapter für UKW, M10 Außengewinde (m) auf Fakra Buchse

ATTB_2436_01, Adapter für DAB+, FME Stecker (m) auf Fakra Buchse

ATTB_4612_39, Gewindeverlängerung

ATTB_4065_01, Mutter

2 x LLFM0050, 50 cm Kabel (Verlängerung für UKW und DAB+)

FKF-B, Fakra Gehäuse, Buchse, beige, UKW

FKM-B, Fakra Gehäuse, Stecker, beige, UKW

FKF-G, Fakra Gehäuse, Buchse, grau, DAB+

FKM-G, Fakra Gehäuse, Stecker, grau, DAB+

DN-SetMS5, Klebeset von Dekalin

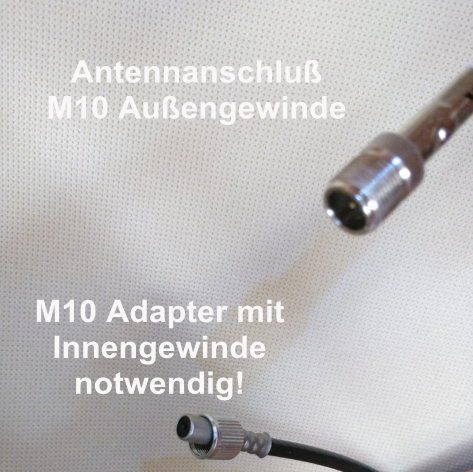

Im Fahrzeug endet eine Leitung an der Antenne mit folgenden Anschlüssen:
- UKW, M10 Schraubanschluss mit Außengewinde M10(m)

- DAB+, FME Stecker

an der Antenne kommen Leitungen vom Radio an mit folgenden Anschlüssen:
- UKW, M10 Schraubanschluss mit Innengewinde (Überwurfmutter) M10(f)

- DAB+, FME Buchse

Continental CDD7418UB-OR

Die Antennenkabel müssen folgende Anschlüsse haben:

UKW: DIN Stecker

DAB+: SMB Buchse



Hinweis:

Die Radios der N7-Serie haben immer die gleichen Anschlüsse:

UKW: Fakra Stecker (bei VW oder Mercedes i.d.R. Doppelfakraanschlüsse)

DAB+: SMB Stecker

GPS: Fakra Stecker

Stand 10.7.19

Dynavin ist eine Marke der Dynavin GmbH, Siemensstr.7, 76316 Malsch

Hinweis:

Das VNC1045-DBJ hat folgende geänderte Anschlüsse:

UKW: ISO Buchse

DAB+: SMB Stecker (Phantomspeisung vorhanden!)

GPS: Fakra Stecker

FIAT Ducato Radio ESX VNC711:

UKW: ISO Buchse

DAB+: SMA Buchse (Phantomspeisung vorhanden!)

GPS: Fakra Stecker

Diese oben genannten Anschlüsse sind weitestgehend immer bei ESX-Geräten bis 2018 verbaut!

Neuere Geräte von ESX, z.B. ESX Naviceiver , VN945, VN940-4G Universal 1-DIN i40 Smart Naviceiver mit 22,8 cm (9“), haben meist folgende Anschlüsse:

UKW: Fakra Stecker

DAB+: Fakra Stecker (bitte den Adapter 8581 zu unseren UNI-Kabelsätzen dazu bestellen)

GPS:  Fakra Stecker

LTE:  SMA Buchse

VN735 /Gerät für VW Fahrzeuge:

UKW: Doppel Fakra Stecker (Adapter 8620 dazu bestellen!)

DAB+: SMA Buchse (Adapter 14946 dazu bestellen)

GPS: Fakra Stecker

VN830:

UKW: Fakra Stecker

DAB+: Fakra Stecker (bitte den Adapter 8581 zu unseren UNI-Kabelsätzen dazu bestellen)

GPS: Fakra Stecker

Stand 25.11.22 - Alle Angaben ohne Gewähr!

ESX ist eine Marke der Firma Audio Design Lautsprecher Vertriebs GmbH, Am Breilingsweg 3, 76709 Kronau!

UKW: 9481 Fakra Buchse – Fakra Buchse in LowLoss Qualität 5m (9491, falls 7,5m notwendig sind) mit Phantomspeiseadapter 8551 Fakra Stecker - Fakra Buchse und mit Adapter 8508 Fakra Stecker auf ISO Stecker.

DAB+: 9482 Fakra Buchse – SMB Buchse in LowLoss Qualität 5m (9492, falls 7,5m notwendig sind)

GPS: 8481 Fakra Buchse – Fakra Buchse in normaler RG174 Qualität 5m (9491, falls 7,5m notwendig sind)

Für Router Huawei E5785 :

LTE: 8477 Fakra Verlängerung, 3m (2 Stück) und Adapter 8527 Fakra Buchse auf SMA Stecker (2 Stück) und Adapter 8671 von SMA Buchse auf TS-9 (1 Set).

Die Wlan Anschlüsse der Antenne können bei diesem Router nicht verwendet werden!

Chinaradio Joying 8.8

Es werden Kabel mit folgenden Anschlüssen benötigt:

UKW: DIN Stecker

DAB: SMA Stecker (Wenn Kabel mit SMB Buchse vorhanden, dann noch den Adapter 14946 dazu)

GPS: SMA Stecker (Wenn Kabel mit Fakra Buchse vorhanden, dann noch den Adapter 8528 dazu)

Kienzle CR1225DAB+

Es werden Kabel mit folgenden Anschlüssen benötigt:

UKW: DIN Stecker

DAB: SMB Buchse

Es werden Kabel mit folgenden Anschlüssen benötigt:

UKW: DIN Stecker

DAB: SMB Buchse

GPS: Fakra Buchse, möglichst blau



Es werden Kabel mit folgenden Anschlüssen benötigt:

UKW: DIN Stecker

DAB: -

GPS: Fakra Buchse

Es werden Kabel mit folgenden Anschlüssen benötigt:

UKW: DIN Stecker

DAB: SMB Buchse (Phantomspeisung vom Radio möglich)

GPS: Fakra Buchse

Zenec Z-E3776

Es werden Kabel mit folgenden Anschlüssen benötigt:

UKW: DIN Stecker

DAB: SMB Buchse (Phantomspeisung vom Radio möglich)

GPS: Fakra Buchse

Es werden Kabel mit folgenden Anschlüssen benötigt:

UKW: DIN Stecker

DAB: SMB Buchse (Phantomspeisung vom Radio möglich)

GPS: Fakra Buchse

Stand Oktober 2021!

Es werden Kabel mit folgenden Anschlüssen benötigt:

UKW: Fakra Buchse (B) weiß, oder Fakra Buchse (Z) wasserblau

DAB: SMB Buchse (Phantomspeisung vom Radio möglich) oder Fakra Buchse (A) oder Fakra Buchse (Z), da dem Gerät eine Adapter beiliegt.

GPS: Fakra Buchse

Stand Oktober 2021!



Es werden Kabel mit folgenden Anschlüssen benötigt:

UKW: DIN Stecker

DAB: SMB Buchse

GPS: SMA Stecker (Adapter 8528 SMA Stecker - Fakra Stecker notwendig)



Es werden Kabel mit folgenden Anschlüssen benötigt:

UKW: DIN Stecker

DAB: Fakra Buchse

GPS: - (keine Navigation verbaut)

Es werden Kabel mit folgenden Anschlüssen benötigt:

UKW: DIN Stecker

DAB: SMB Buchse

GPS: SMA Stecker

Es werden Kabel mit folgenden Anschlüssen benötigt:

UKW: DIN Stecker

DAB: SMB Buchse

GPS: ?

Es werden Kabel mit folgenden Anschlüssen benötigt:

UKW: FAKRA Buchse (B) weiß oder FAKRA Buchse (Z) wasserblau

DAB: SMB Buchse

GPS: ?
